FAボックス
経済的で施工性のよい“FAボックス”を開発しました。
特長
- 製品の構成がスラブの組み合わせであるため製造コストが安価です。
- 従来のプレキャスト部材の連結はPC鋼材を使用することが多かったが、今回はループ継ぎ手を用いて現場打ちコンクリートで一体化するため施工が容易です。
- 部材間の接合部には止水用パッキンのほか、防水材の塗布や防水シートによる止水も併用し止水効果を高めました。

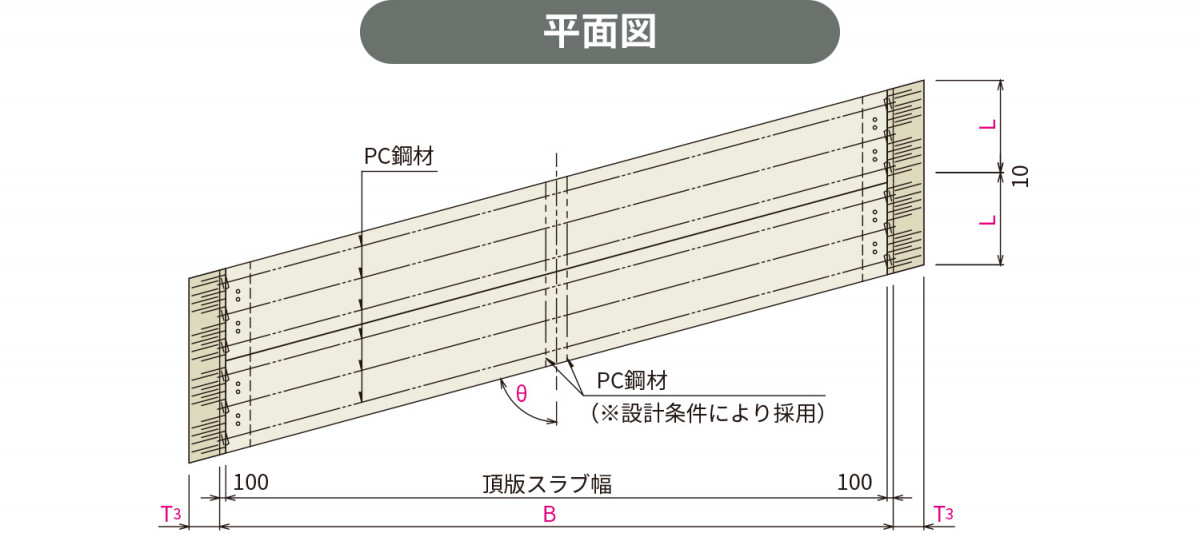

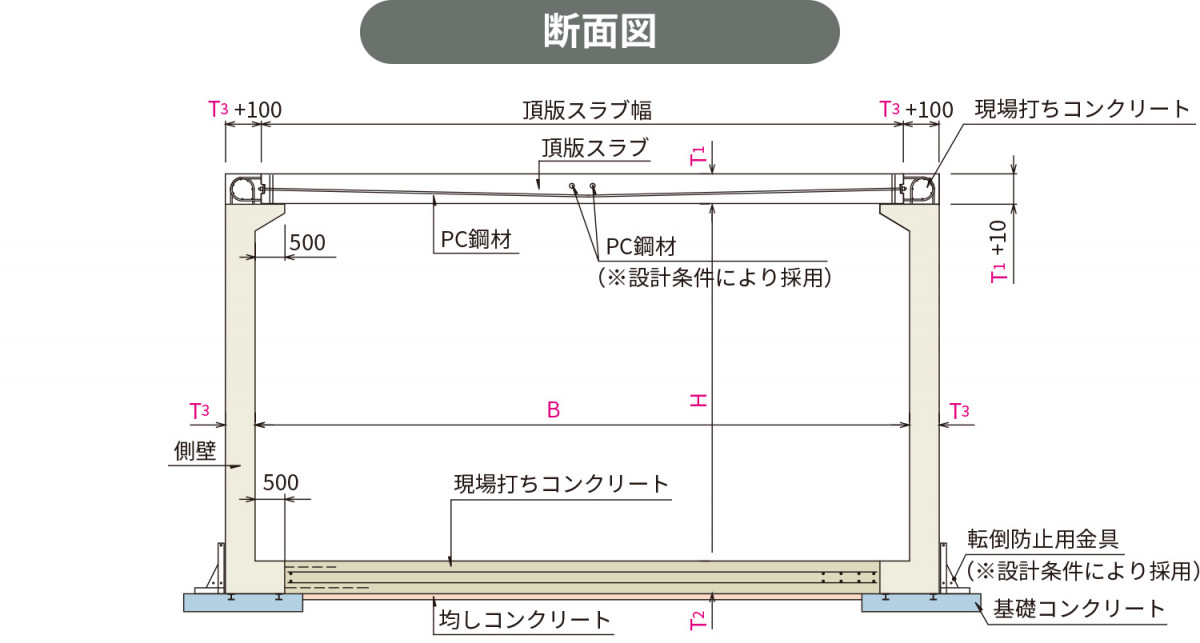

構造概要
| L 製品長 (mm) | 1000〜2000 |
|---|---|
| B 内空幅 (mm) | 5000〜12000 |
| H 内空高 (mm) | 2000〜7000 |
※角度は5°ピッチで対応します。左記規格以外に関してはお問い合わせください。

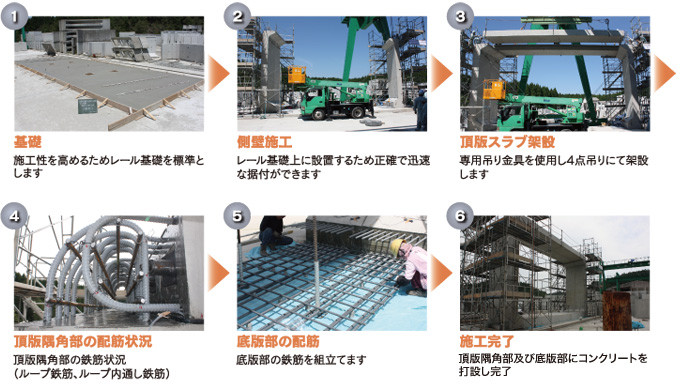

施工手順
基礎実験 九州大学との共同研究

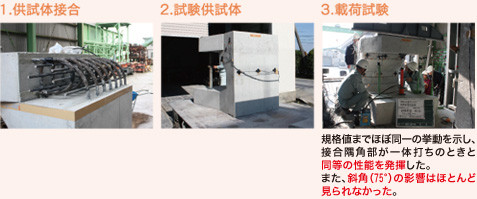

1.隅角部性能実験
プレキャスト部材と現場打ちコンクリートの接合隅角部が、一体打ちコンクリートと同等以上の性能を有しているか、また斜角（75°）の影響がどの程度あるのか、実験にて確認しました。
試験状況

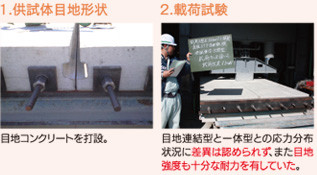

2.頂板スラブ目地耐力確認実験
頂板スラブに活荷重が上載する際に、目地形状・構造によって隣接する製品に荷重が伝達され、かつ強度を満足できるかどうか、一体型スラブとの比較実験にて確認しました。
試験状況

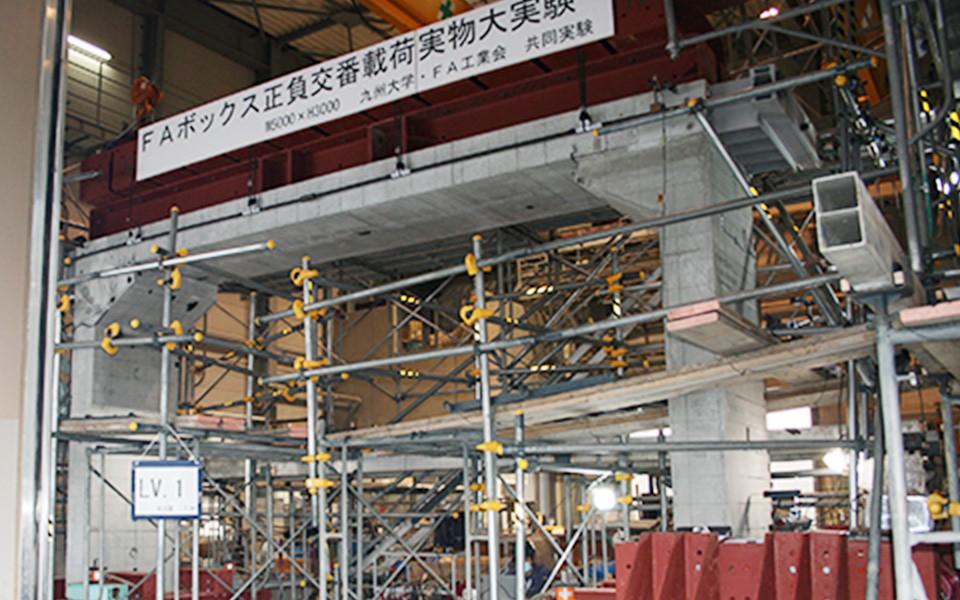

3.正負交番載荷実物大実験
継手部が所用の高応力繰り返し性能を有していることを照査する為、ＦＡボックスの正負交番実物大実験実験を行い、構造物として需要な冗長性（余裕のある状態）を保持していると判断できる結果を得て地震による繰り返し作用に対して十分な耐震性能を有することが証明されました。
W5000×H3000 頂版・側壁・底版厚 300 土被り 0.50m
01.実験開始
レベル1 変位量 1㎜
02.最大水平荷重 80%以下
22σ 変位量 132㎜

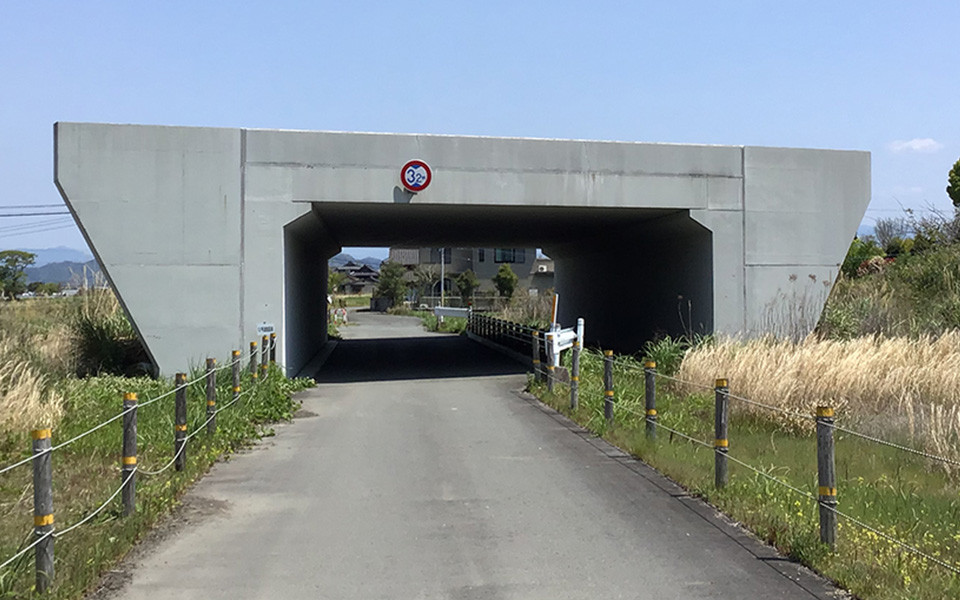

ＦＡボックス 施工実績
平成23年度～平成27年3月31日現在
