プレキャスト床版

プレキャスト床版 ジャケット式桟橋上部工

第21回国土技術開発賞「創意開発技術賞」受賞
NETIS登録番号:QSK-180002-A

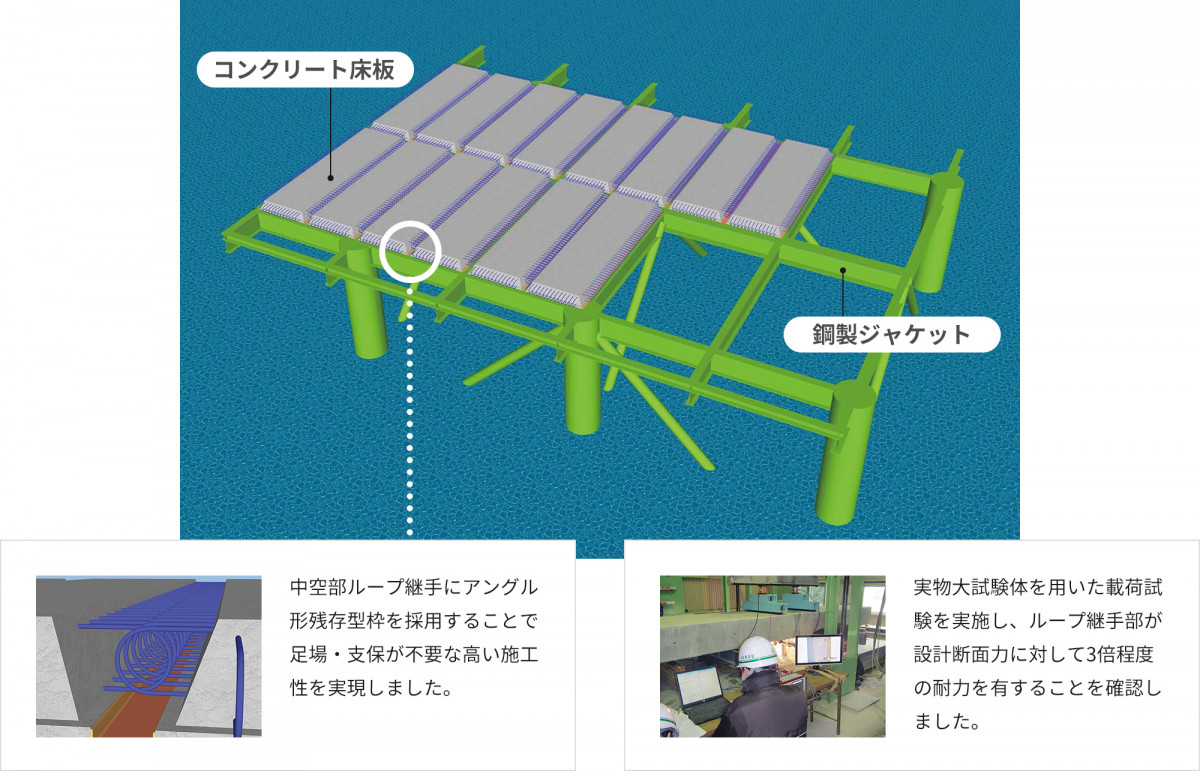

製品(工法)の概要

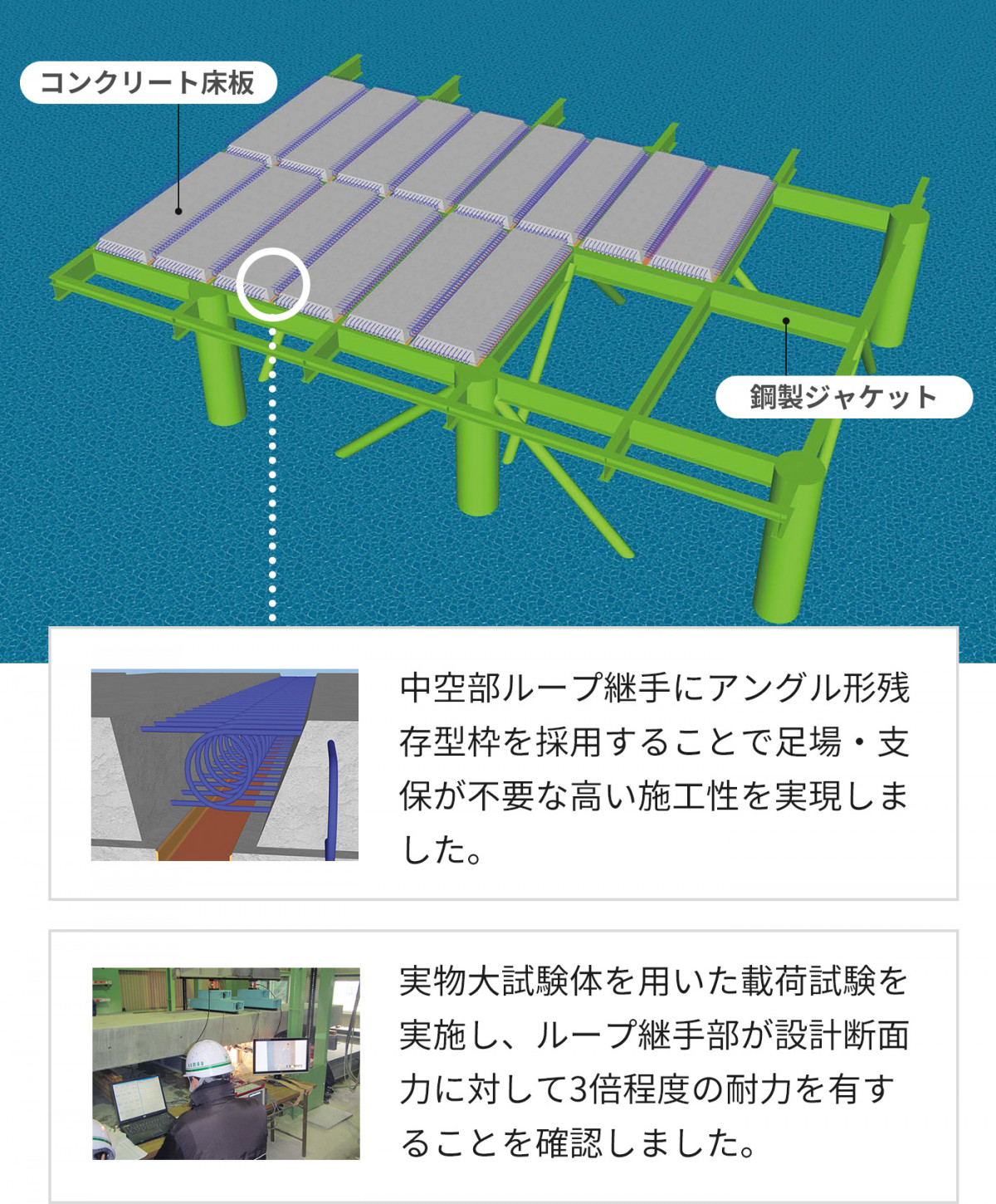

従来、現地製作(サイトプレキャスト)により対応していたジャケット式桟橋の上部工コンクリート床版を運搬可能なサイズに分割することで工場製作(プレキャスト)を可能としました。
分割箇所はループ筋を有した現場打ち継手で接合し、アングル形残存型枠により生コンを保持します。

工場製作のメリット

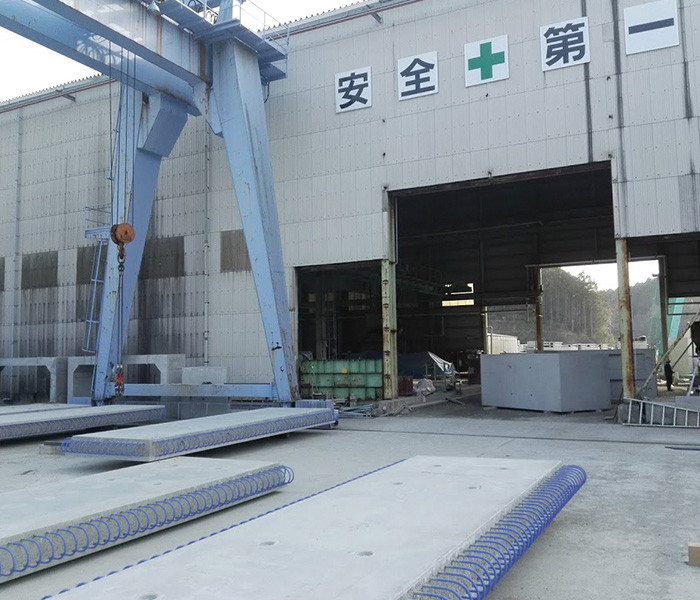

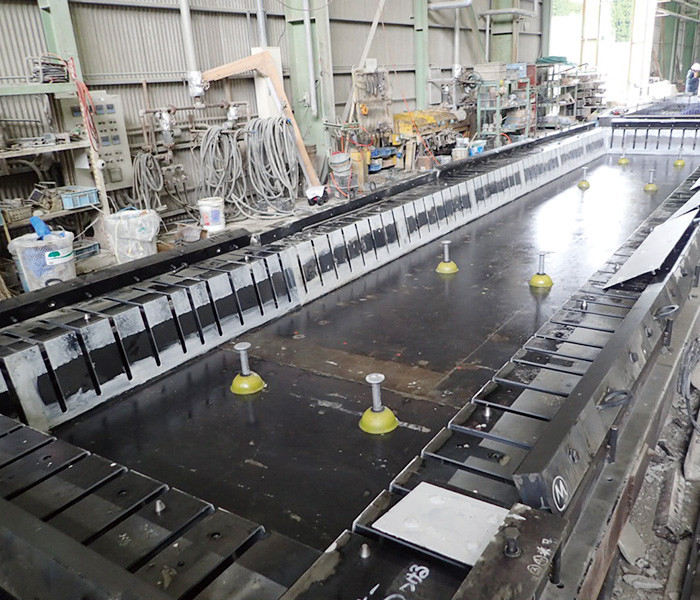

工場製品としての品質安定

工場で徹底管理の下に製造された出来高誤差の少ない常に安定した高品質な製品です。

常設の機材設備と専任スタッフにより、厳格な品質管理ができます

上屋を有する工場内の製作のため、気象上の悪影響を低減でき周辺環境(塩害)の影響を受けません。

養生設備の充実により、雨天や冬場の低気温などによるコンクリートの初期ひび割れ対策が容易にできます。

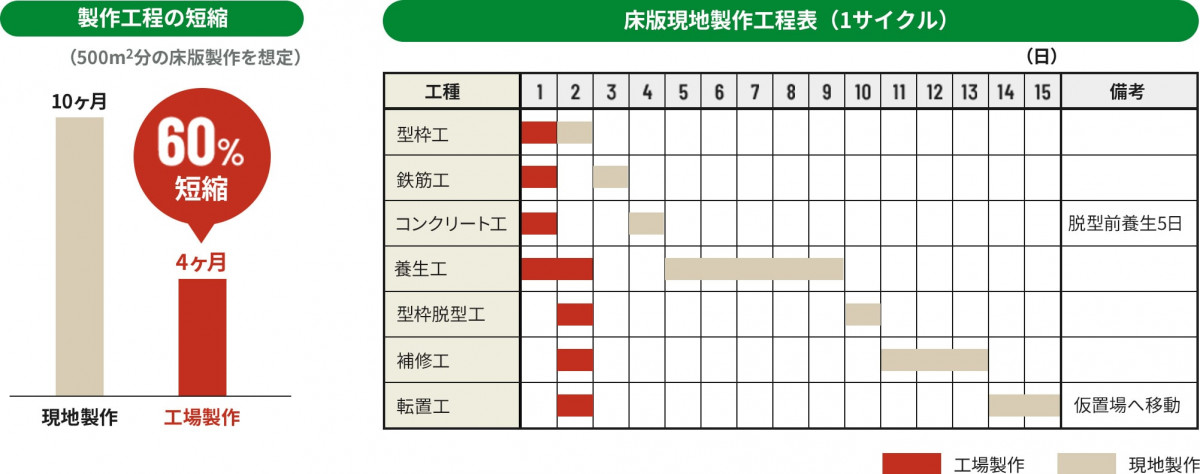

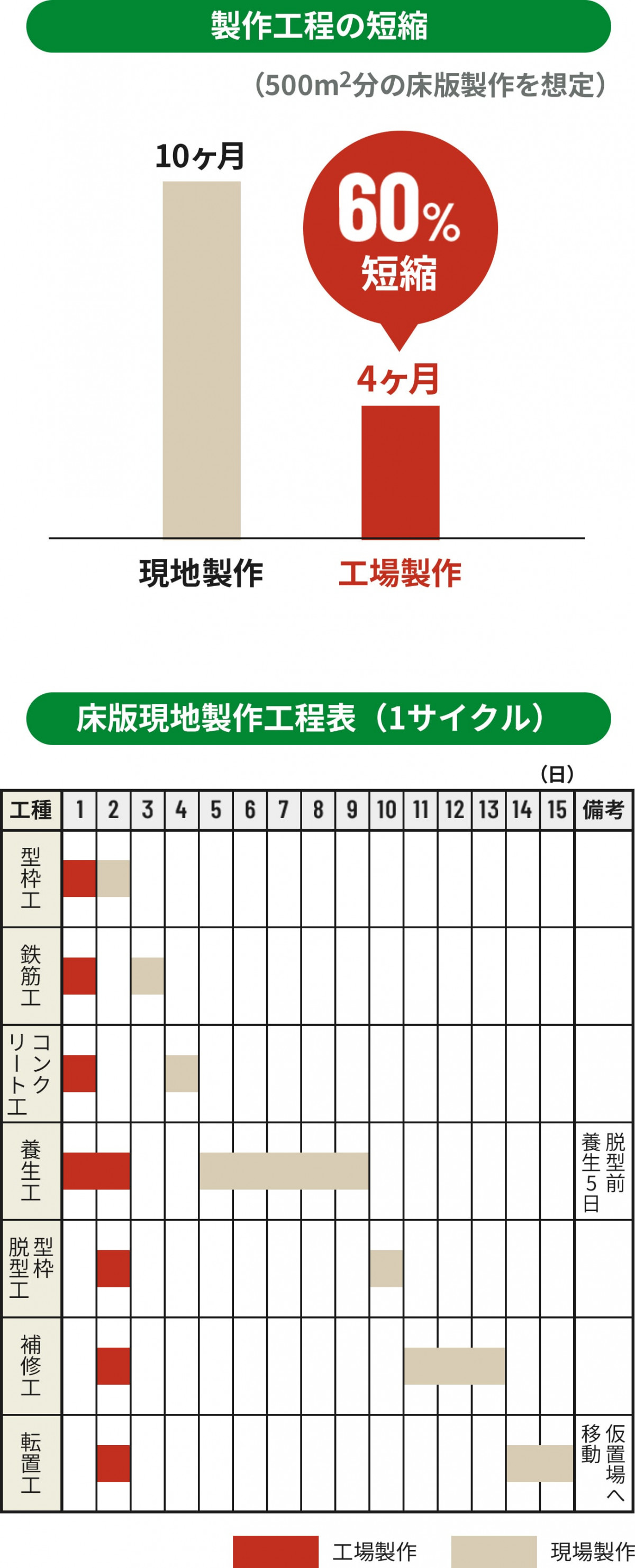

工期短縮

現地製作と比較して大幅に工期を短縮することができます。

トータルコストの低減

現地製作と比較して直接工事費は高くなりますが、共通仮設費(製作ヤード・仮設道路等の費用)や現場管理費が安くなることで、従来工法と遜色ないトータルコストで付加価値の高い製品を提供します。

建設廃棄物の削減

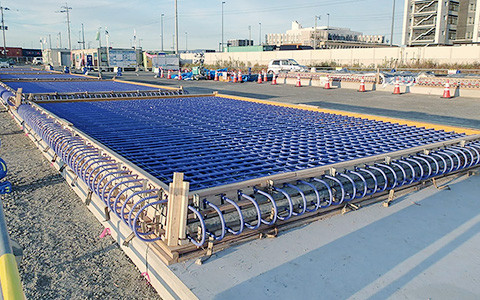

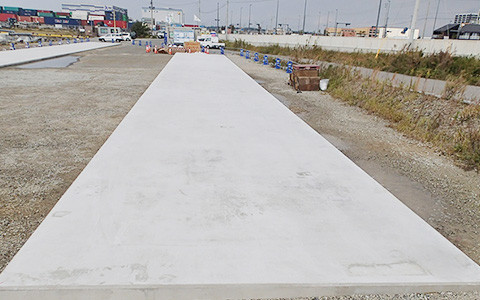

現地での製作ヤードの確保が不要で、基礎コンクリートや型枠材等の建設廃棄物発生を削減します。

施工手順

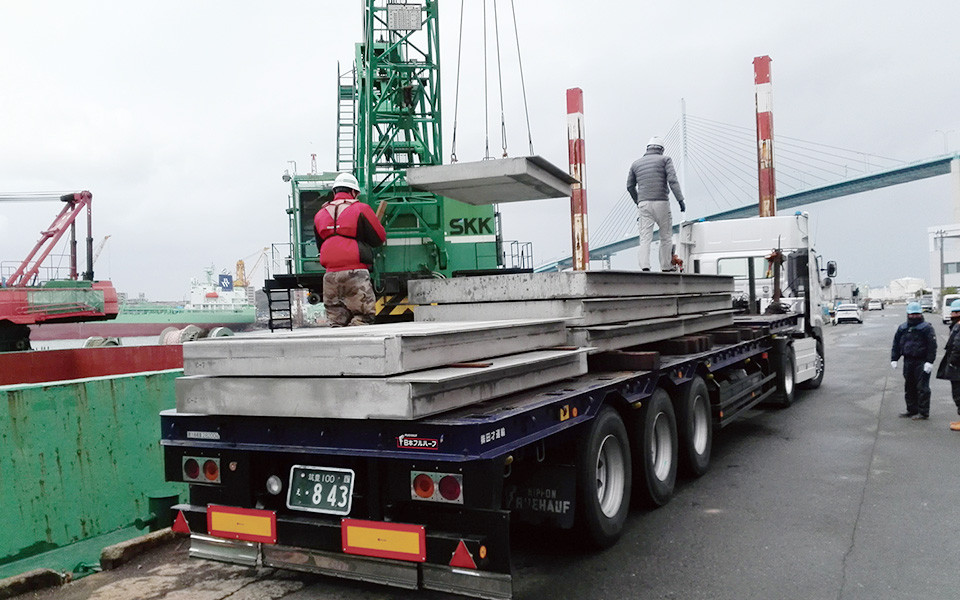

1.荷取り
2.床版据付

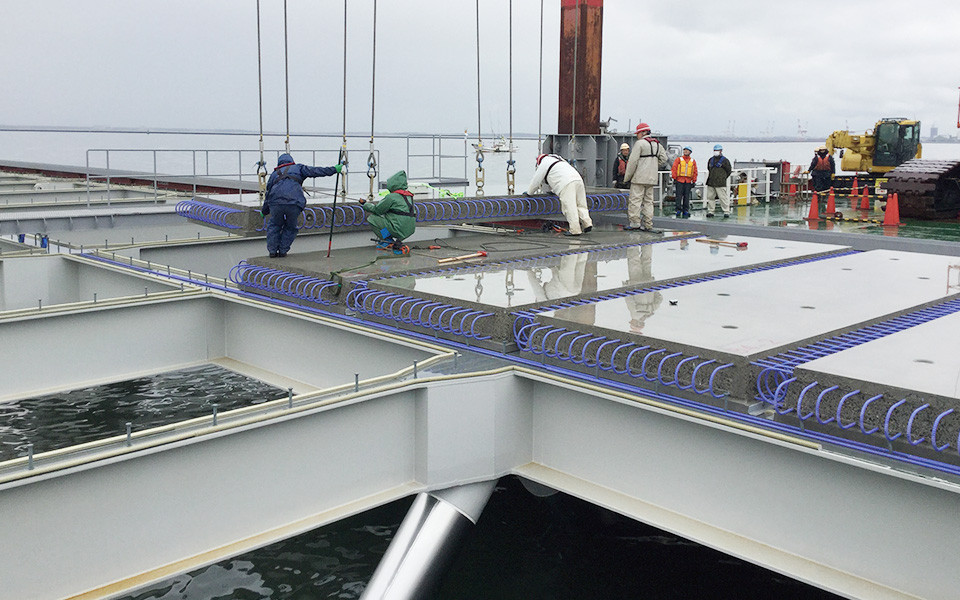

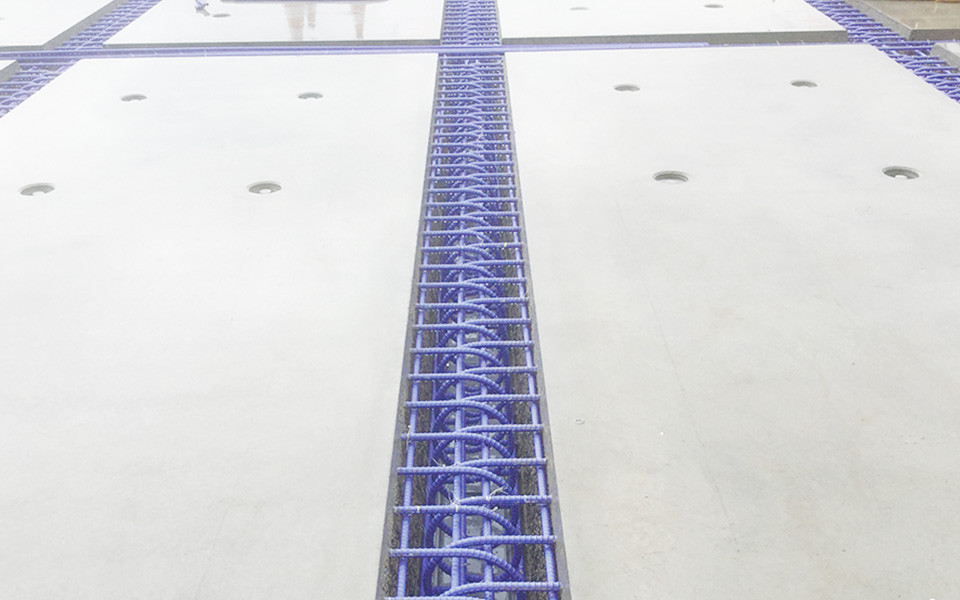

3.ループ継手組付け
4.残存型枠設置

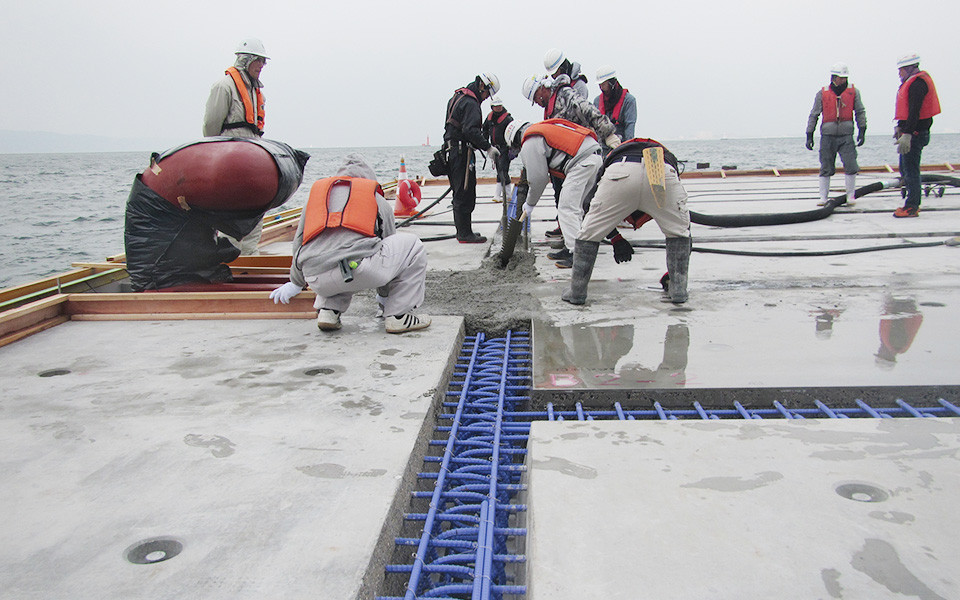

5.継手部コンクリート打設

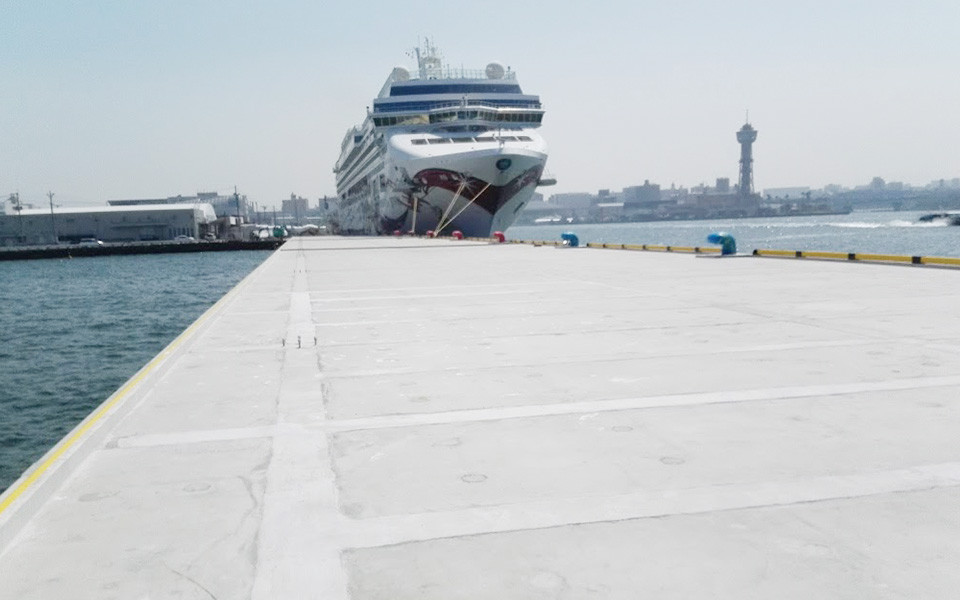

6.完成
